Merjenje volumnov z droni
Rešitve za gradbeništvo, geodezijo in upravljanje materialov
Dron ne meri kupa. Najprej ga spremeni v podatke.
Dron je orodje. Vrednost nastane, ko zajete posnetke spremenimo v natančen, ponovljiv in uporaben podatek za odločanje – od prve meritve do lastnega ali avtomatiziranega sistema.
Ena rešitev za enkratno meritev, lasten sistem ali avtomatizirano spremljanje.
čas zajema referenčnega projekta
izmerjen volumen materiala
natančnost določitve volumna v primeru iz prakse
rezultat referenčne meritve
Rezultati referenčnega projekta. Vrednosti so odvisne od terena, obsega in načina zajema.
Koliko materiala je dejansko na lokaciji?
Pri obračunu izkopov, nasipov, odvoza materiala ali stanju zalog šteje vsak kubični meter. Ocene na oko ali po številu kamionov lahko zaradi razrahljanosti materiala odstopajo, klasičen zajem posameznih točk pa zahteva čas in fizičen dostop do merjene površine.
Pri večjih količinah lahko razlika pomeni tisoče evrov, oteži nadzor nad izvajalci in investitorji ter zmanjša zanesljivost evidenc.
Nezanesljive ocene
Ocena ni dovolj dobra podlaga za obračun, planiranje ali nadzor zalog.
Počasen terenski zajem
Ročno merjenje večjih ali kompleksnih območij zahteva več časa in dela.
Varnostna tveganja
Hoja po nestabilnih kupih, izkopih ali odlagališčih ni vedno varna.
Težko primerljivi podatki
Brez ponovljivega postopka je težko zanesljivo spremljati spremembe skozi čas.
Od zračnega posnetka do uporabnega podatka
Dron med avtomatiziranim letom zajame veliko število prekrivajočih se, georeferenciranih fotografij. Programska oprema jih pretvori v podatkovni model površine, na podlagi katerega izračunamo volumen in primerjamo stanje med različnimi datumi.
Načrtovanje
Določimo območje, namen meritve, zahtevano natančnost in način georeferenciranja.
Zajem iz zraka
Dron sistematično posname območje brez potrebe po hoji po celotni merjeni površini.
3D-obdelava

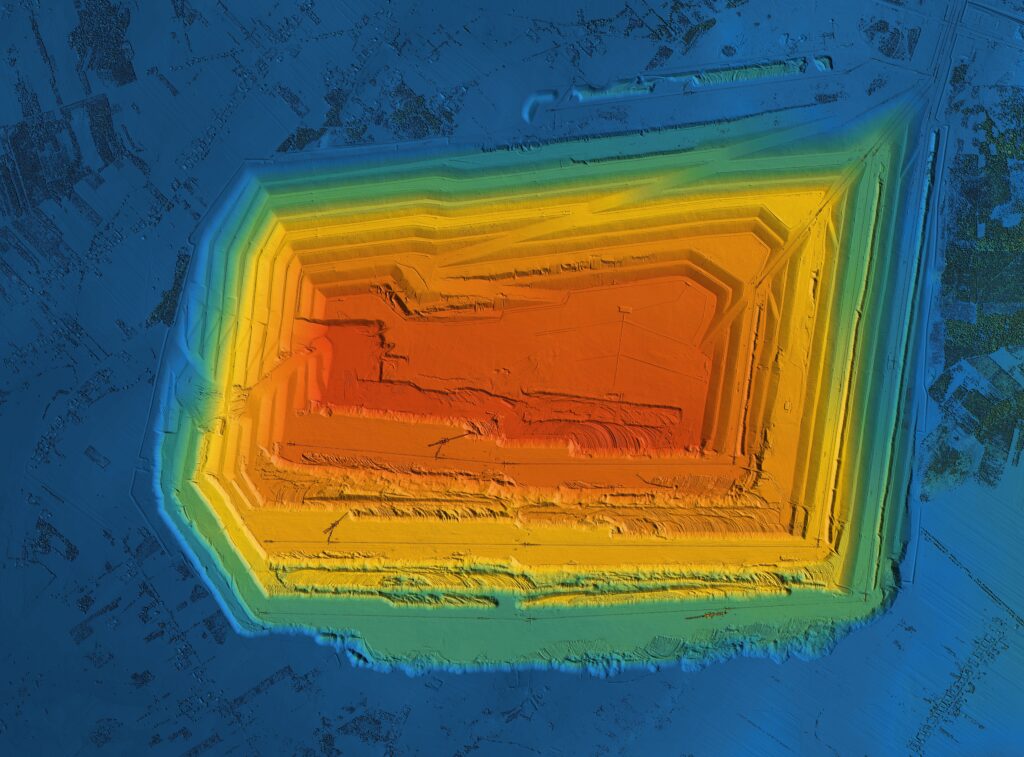

Iz posnetkov izdelamo oblak točk, ortofoto, DSM oziroma DTM in 3D-model.

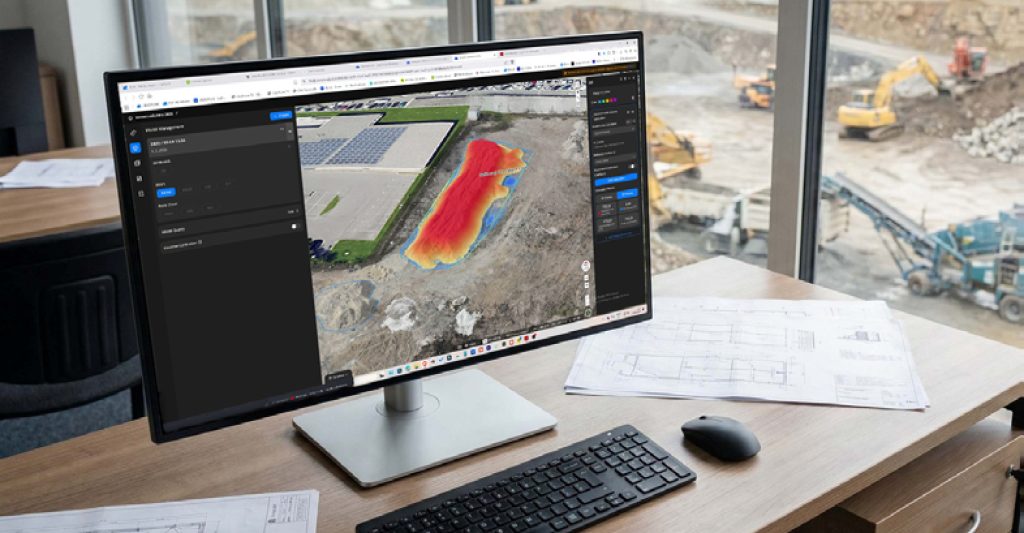

Izračun in poročilo
Izračunamo volumen, pripravimo zahtevane izvoze ter po potrebi primerjamo rezultate z meritvami iz prejšnjih obdobij.
Podatki, ki jih lahko uporabite pri svojem delu
Obseg končnih rezultatov prilagodimo namenu projekta in obstoječemu delovnemu procesu naročnika.
Formati
GeoTIFF, LAS/LAZ, OBJ, DXF, CSV in drugi formati glede na projekt.
- Izračun volumna oziroma kubature
- Georeferenciran 3D-model
- Oblak točk
- Ortofoto visoke ločljivosti
- DSM in DTM
- Prikaz območja in merjenih enot
- Primerjava sprememb med datumi
- Poročilo za interno uporabo, obračune ali dokumentacijo
- Izvozi za nadaljnjo uporabo v GIS-, CAD- in BIM-okoljih
- Rezultati v poljubnem koordinatnem sistemu, vključno z državnim D96/TM in SVS2010, pripravljeni za nadaljnjo strokovno obdelavo
Ena tehnologija. Različni poslovni izzivi.
Gradbeništvo
Spremljanje količin izkopov in nasipov, nadzor zemeljskih del, primerjava faz gradnje ter podatki za obračune in projektno dokumentacijo.
Geodezija
Hitrejši zajem večjih območij, gostejši podatkovni model ter izvoz rezultatov za nadaljnjo strokovno obdelavo v obstoječih programskih okoljih.
Občine in komunala
Merjenje deponij in odlagališč, spremljanje zapolnjenosti, evidence količin ter podpora pri načrtovanju odvoza, predelave in prihodnjih kapacitet.
Kamnolomi, rudniki in industrija
Redni izračuni zalog sipkih materialov, spremljanje sprememb terena in boljša podpora operativnemu načrtovanju.
Elvira Omič, dipl. inž. geod.
avtorica primera iz prakse
Primer iz prakse
881 m³ materiala v približno dveh minutah leta
Na gradbišču v osrednji Sloveniji smo v eni misiji izmerili kup izkopanega materiala in gradbenih ostankov. DJI Matrice 4E z RTK je območje zajel v približno dveh minutah, izračun pa je pokazal 881 m³ materiala z natančnostjo ±2 %.
Dela na gradbišču ni bilo treba ustaviti, nihče ni hodil po kupu, rezultat pa je bil na voljo še isti dan. Ker je postopek ponovljiv, lahko meritve izvajamo ob vsaki fazi gradnje ter natančno spremljamo, koliko materiala je bilo pripeljano ali odpeljano.

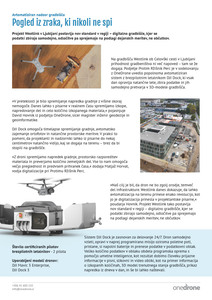

Prenesite primer dobre prakse
V članku »Natančen volumen v dveh minutah letenja« preverite potek meritve, uporabljeno tehnologijo, rezultat in možnosti avtomatiziranega spremljanja.
PDF prejmete na svoj e-naslov takoj po oddaji obrazca. Vaših podatkov ne bomo posredovali tretjim osebam.
Preverjena tehnologija, prilagojena dejanski nalogi
Kakovosten rezultat ni odvisen samo od drona. Pomembni so načrt leta, pozicioniranje, kakovost zajema, pravilna obdelava in strokovna interpretacija podatkov.

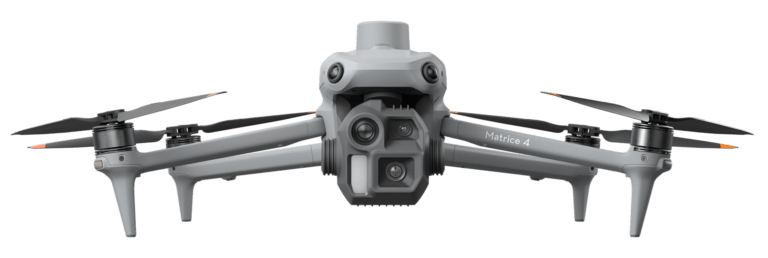

DJI Matrice 4E
Dron za geodetske in fotogrametrične naloge z visoko ločljivo kamero, avtomatiziranimi misijami in RTK GNSS-pozicioniranjem.
RTK in PPK
Centimetrsko pozicioniranje, podpora NTRIP-omrežjem, lokalnim baznim postajam in geodetskim delovnim procesom.
Programska obdelava
Obdelava v ustreznem fotogrametričnem okolju in priprava izvozov za nadaljnjo uporabo v GIS-, CAD- ali BIM-sistemih.

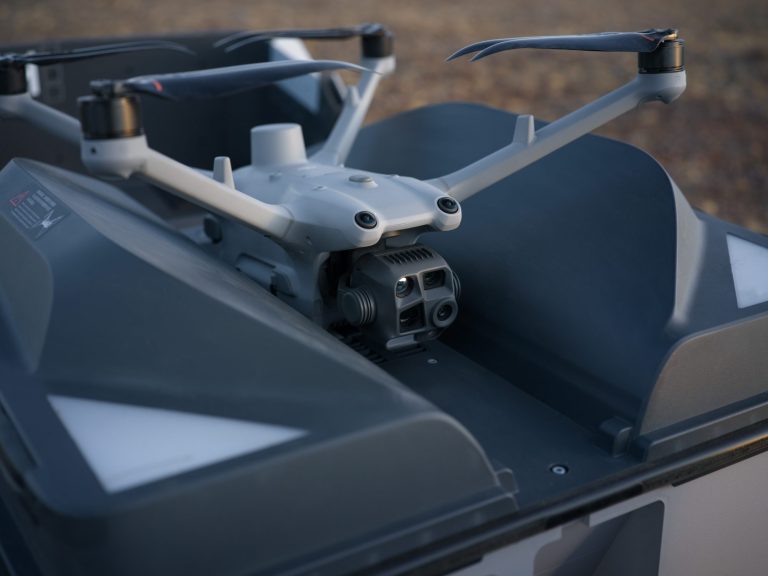

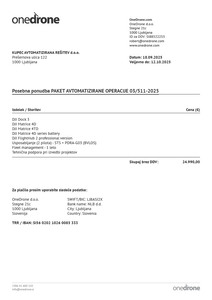

DJI Dock
Avtomatizirane in ponovljive misije za lokacije, kjer so meritve potrebne redno.
Vsebina webinarja:
-
Fotogrametrija in meritve z dronom
-
Meritve objektov v praksi
-
Izbira dronov glede na kategorijo letenja
-
Programska oprema in obdelava podatkov
-
Odprta in posebna kategorija letenja
-
Primer uporabe v podjetju
-
Investicijski razred
-
Pravila, regulativa in CAA zakonodaja
Pogovorite se o svojem projektu
Niste prepričani, ali potrebujete enkratno meritev, lasten sistem ali avtomatizirano rešitev? Predstavite nam lokacijo, pogostost meritev in želene rezultate. Predlagali bomo naslednji smiseln korak.
Kontaktirajte me!
David Hovnik, mag. inž. geod. geoinf.
Geodezija in inšpekcijski pregledi z droni
+ 386 41 593 740
david@onedrone.si
Pogosta vprašanja o merjenju volumnov z droni
Kako natančno je merjenje volumnov z dronom?
Natančnost je odvisna od terena, višine leta, kakovosti zajema, georeferenciranja in načina obdelave. Z ustrezno načrtovanim RTK oziroma PPK zajemom lahko dosežemo centimetrsko prostorsko natančnost. Pri referenčnem projektu je bila natančnost določitve volumna ±2 %.
Kako dolgo traja meritev?
Čas je odvisen od velikosti in zahtevnosti območja. Zajem je praviloma bistveno hitrejši od ročnega merjenja. Referenčni kup z volumnom 881 m³ smo posneli v približno dveh minutah, rezultat pa je bil pripravljen še isti dan.
Katere materiale je mogoče meriti?
Merimo lahko zemljo, gramoz, pesek, izkopani material, nasipe, gradbene ostanke, odpadke in druge zaloge sipkih materialov, če so razmere primerne za varen in kakovosten zračni zajem.
Ali je treba med meritvijo ustaviti delo na lokaciji?
V številnih primerih popolna ustavitev ni potrebna. Način izvedbe vedno prilagodimo varnosti, organizaciji lokacije in zahtevam konkretnega projekta.
Ali lahko primerjamo meritve iz različnih datumov?
Da. Ponovljive misije omogočajo primerjavo stanja ter prikaz količin materiala, ki so bile med posameznimi meritvami pripeljane, odpeljane ali prerazporejene.
Ali OneDrone meritev izvede ali moramo kupiti lasten dron?
Možni sta obe poti. OneDrone lahko izvede posamezno ali redno meritev, lahko pa vam pomagamo vzpostaviti lasten sistem z opremo, programsko opremo, usposabljanjem, integracijo in podporo.
Ali je mogoče meritve avtomatizirati?
Da. Za lokacije z rednimi meritvami lahko vzpostavimo rešitev DJI Dock, pri kateri dron po urniku samodejno izvede vnaprej pripravljeno misijo. Izvedljivost je treba preveriti glede na lokacijo, komunikacijsko infrastrukturo in regulativne zahteve.
Katere podatkovne formate lahko prejmemo?
Glede na namen projekta lahko pripravimo ortofoto, 3D-model, oblak točk, DSM/DTM, poročilo o volumnih in izvoze v formatih, kot so GeoTIFF, LAS/LAZ, OBJ, DXF in CSV.
